Cristalizador OSLO

1. Princípio básico:

• Uma bomba de circulação força uma solução supersaturada a fluir de baixo para cima, garantindo o contato total com os cristais em suspensão, promovendo o crescimento dos cristais e fazendo com que eles se depositem no fundo e sejam descartados.

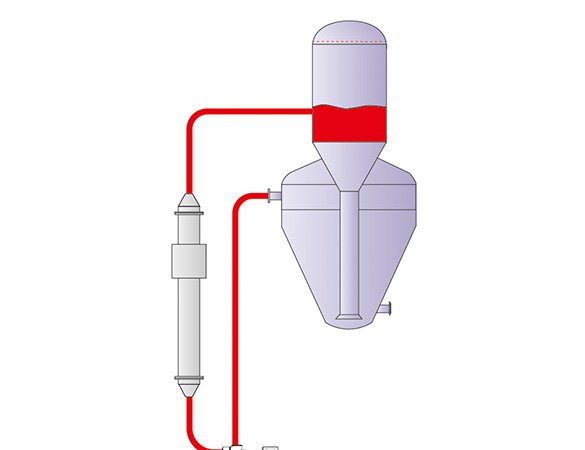

2. Estrutura e Fluxo de Operação:

• Alimentação: Uma pequena quantidade de solução concentrada quente (aproximadamente 0,5% a 2%) é adicionada à entrada de alimentação e misturada com a solução saturada superior.

• Circulação e Resfriamento: A solução misturada entra no resfriador através de um tubo de circulação (controlando a diferença de temperatura entre a solução e o fluido refrigerante para ≤2℃), criando um estado de supersaturação.

• Processo de cristalização: A solução resfriada entra no cristalizador pela parte inferior e flui para cima, entrando em contato com os cristais em suspensão. Núcleos de cristal se formam dentro do leito cristalino e crescem gradualmente. Cristais finos são separados por um separador hidrociclônico e recirculados.

• Descarga do produto: Os cristais que atingem o tamanho predeterminado depositam-se no fundo e são descarregados de forma contínua ou intermitente pela saída.

3. Parâmetros-chave:

• Taxa de alimentação, temperatura, capacidade de refrigeração, velocidade de circulação, taxa de remoção do núcleo do cristal, etc.

4. Características e Aplicabilidade:

• Indicado para materiais onde a solubilidade do soluto diminui significativamente com a redução da temperatura (como sulfato de cobre e sulfato de níquel).

• O tamanho e o rendimento das partículas cristalinas podem ser ajustados controlando-se os parâmetros.

• Nota: O controle da supersaturação é necessário para evitar a nucleação prematura de cristais.

Cristalizador evaporativo OSLO

1. Princípio básico:

Um estado de supersaturação é criado pelo aquecimento e evaporação da solução, fazendo com que o soluto se deposite e cristalize na superfície dos grãos de cristal em suspensão.

2. Estrutura e Fluxo de Operação:

Alimentação e mistura: A solução de alimentação é adicionada ao tubo de circulação, misturada com a solução-mãe em circulação e, em seguida, bombeada para o aquecedor.

Evaporação e cristalização: A solução aquecida entra no evaporador instantâneo, onde evapora para gerar vapor (mantendo a pressão constante).

A solução supersaturada flui para cima a partir do fundo do cristalizador, passando pelo leito fluidizado de cristais, onde o soluto se deposita na superfície do cristal, fazendo com que ele cresça.

Classificação e Circulação de Cristais: O leito fluidizado classifica hidraulicamente os grãos de cristal. Partículas grandes são descarregadas na parte inferior, enquanto partículas finas são reaquecidas e recirculadas com a solução-mãe. Cristais minúsculos são dissolvidos durante o aquecimento.

3. Características e Aplicabilidade:

A zona de geração de supersaturação é separada da zona de crescimento do cristal, proporcionando um ambiente de crescimento estável.

Adequado para a produção de produtos com tamanho de partícula uniforme (como cloreto de sódio, dicromato de sódio, etc.).

Podem ser conectados em série para operação com múltiplos efeitos, melhorando a eficiência.

Desvantagens: O soluto deposita-se facilmente na superfície de transferência de calor; a operação é relativamente complexa, limitando as aplicações.

Semelhanças e diferenças

1. Semelhanças:

Ambos são cristalizadores contínuos com circulação de solução-mãe, onde os cristais crescem em suspensão dentro do líquido circulante.

O processo de cristalização e as características do produto são ajustados através do controle de parâmetros.

2. Diferenças:

Tipo de resfriamento: Baseia-se na redução da temperatura para atingir a supersaturação; adequado para materiais sensíveis à temperatura.

Tipo de evaporação: Atinge a supersaturação por meio de evaporação e concentração; requer a manutenção de condições de pressão; a estrutura inclui uma câmara de evaporação instantânea.

Aplicações: Amplamente utilizado nas indústrias química, farmacêutica e alimentícia para produzir produtos cristalinos de alta pureza e tamanho uniforme, como sais inorgânicos, ácidos orgânicos e sais metálicos.

O cristalizador OSLO alcança um processo de cristalização altamente eficiente e estável graças ao seu design exclusivo de duplo efeito (resfriamento ou evaporação) e ao mecanismo de circulação da solução-mãe. O tipo apropriado pode ser selecionado com base nas características do material para atender às necessidades de produção. No entanto, é preciso atentar para a otimização dos parâmetros operacionais e para a manutenção do equipamento a fim de evitar problemas como a deposição de calor na superfície.
