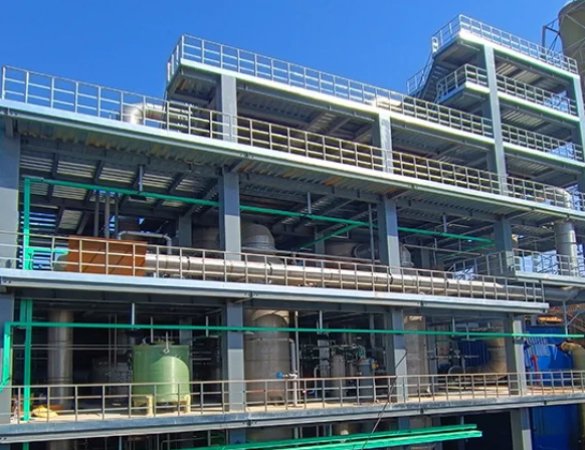

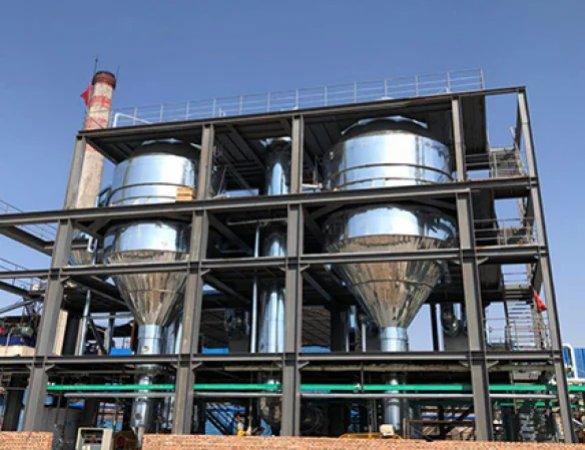

Evaporadores MVR de múltiplos estágios

Os evaporadores MVR multiestágio representam uma aplicação avançada da tecnologia de recompressão mecânica de vapor (MVR). Baseando-se no MVR de estágio único, eles utilizam múltiplos efeitos de evaporação (tipicamente de 2 a 4 efeitos) conectados em série para alcançar uma concentração eficiente e gradual dos materiais. Este sistema integra perfeitamente a alta eficiência energética da tecnologia MVR com as vantagens do gradiente de concentração da evaporação multiefeito, proporcionando uma solução de ponta para o processamento de materiais com alta elevação do ponto de ebulição, altas concentrações ou propensos à incrustação ao final do processo.

I. Princípio de Funcionamento Fundamental: Sinergia entre a Utilização em Cascata de Energia e a Compressão Térmica

O princípio fundamental do MVR multiestágio reside na sinergia entre "estágios" e "recompressão".

1. Evaporação em Estágios: O material passa por múltiplos efeitos de evaporação sequencialmente. O primeiro efeito opera a uma temperatura mais alta, e o vapor secundário resultante é introduzido no segundo efeito como fonte de calor, onde é condensado. Isso continua, com cada efeito servindo tanto como um "condensador" para o efeito anterior quanto como uma "fonte de calor" para o próximo, reutilizando assim o calor latente do vapor.

2. Recompressão Mecânica: A chave é que o sistema realiza compressão térmica apenas no vapor secundário gerado no estágio final (último efeito). Como o último efeito opera sob vácuo e baixa temperatura, seu vapor secundário possui uma baixa temperatura de saturação. Após um leve aumento de temperatura e pressão pelo compressor, ele se torna o vapor de aquecimento ideal para o primeiro efeito. Assim, o vapor fresco é utilizado apenas durante a partida ou como fonte de calor suplementar, alcançando uma autocirculação de vapor em circuito quase fechado após a operação normal.

II. Principais Características e Vantagens

1. Eficiência energética ultra-alta: Esta é a sua vantagem mais significativa. O sistema combina as características de economia de energia da MVR (conversão de eletricidade em calor, com um COP de 20-30) e da evaporação multiefeito (múltiplos usos do calor latente do vapor). O consumo total de energia (consumo de eletricidade + uma pequena quantidade de consumo de vapor) necessário para processar um volume unitário de água é muito menor do que o da evaporação multiefeito tradicional e do MVR de estágio único. Especialmente para materiais de alta concentração, a vantagem econômica torna-se cada vez mais evidente com o aumento da concentração.

2. Excelente adaptabilidade do processo, especialmente adequado para materiais de "difícil processamento": Materiais com alta elevação do ponto de ebulição: Para materiais com uma elevação significativa do ponto de ebulição durante a concentração (como hidróxido de sódio de alta concentração, soluções de açúcar, etc.), o aumento da temperatura do compressor necessário para o MVR de estágio único torna-se extremamente grande, aumentando drasticamente o consumo de energia ou até mesmo impossibilitando seu processamento. Os MVRs multiestágio distribuem a diferença total de temperatura entre todos os estágios, reduzindo a elevação do ponto de ebulição suportada por cada estágio, mantendo assim a elevação de temperatura exigida pelo compressor dentro de uma faixa razoável e econômica.

Materiais de alta concentração e propensos à incrustação: O sistema pode limitar o estágio de cristalização ou incrustação ao último estágio. Ao empregar projetos anti-incrustantes, como a circulação forçada (FC), e controlar independentemente os parâmetros operacionais (como a vazão e a supersaturação), os problemas de incrustação são bastante atenuados, enquanto os primeiros evaporadores ainda podem utilizar evaporadores de película descendente com maior eficiência de transferência de calor.

3. Distribuição de temperatura otimizada e proteção do produto: O primeiro estágio opera a uma temperatura moderada, enquanto o último estágio opera a um vácuo mais elevado e a uma temperatura mais baixa. Esta ampla faixa de temperatura operacional permite que a temperatura mais alta do primeiro estágio assegure a taxa de evaporação inicial, enquanto a temperatura mais baixa do último estágio pode ser utilizada para tratar componentes sensíveis ao calor, reduzindo a desnaturação ou decomposição e melhorando a qualidade do produto.

4. Sistema compacto e flexível: Embora mais complexos do que os evaporadores de vapor de membrana (MVRs) de estágio único, os MVRs de múltiplos estágios (como os MVRs de três estágios) possuem menos estágios do que os evaporadores tradicionais de cinco ou seis estágios que alcançam o mesmo efeito de economia de energia, resultando em um investimento relativamente menor em equipamentos e espaço ocupado. Além disso, ajustando a pressão e a vazão em cada estágio, o sistema pode se adaptar de forma flexível a diferentes condições de alimentação e requisitos de concentração do produto.

III. Áreas de aplicação típicas

Os evaporadores de vapor de membrana de múltiplos estágios são ferramentas poderosas para o tratamento de águas residuais com alta concentração de sal e alta concentração de produtos químicos, bem como para a concentração de produtos químicos de alta qualidade. São utilizados principalmente em:

1. Descarte Zero de Efluentes Industriais: Tratamento de efluentes complexos com alta concentração de sal provenientes de indústrias como a química do carvão, dessulfurização de usinas termelétricas e farmacêutica, concentrando-os até a supersaturação e precipitando sais cristalinos.

2. Produtos Químicos e Alimentícios de Alta Qualidade: Concentração de produtos com pontos de ebulição elevados, como hidróxido de sódio, cloreto de cálcio, ácidos orgânicos, açúcares e preparações enzimáticas.

Dessalinização de Água do Mar e Refino de Salmoura: Produção de água doce em larga escala, com concentração eficiente de salmoura para fornecer matéria-prima para a subsequente produção de sal.

Tratamento de Efluentes Radioativos: Sua alta eficiência, sistema fechado e baixo nível de descarga o tornam ideal para essa área.

Os evaporadores MVR de múltiplos estágios representam o ápice da tecnologia moderna de evaporação, buscando máxima eficiência energética, controle preciso do processo e ampla adaptabilidade de materiais. Por meio de uma integração de sistemas engenhosa, o evaporador distribui eficientemente o consumo de energia do compressor ao longo do processo de evaporação, resolvendo com sucesso a principal contradição entre consumo de energia e viabilidade do processo na evaporação de materiais de alta concentração e alto ponto de ebulição. Diante do aumento dos custos de energia e das exigências ambientais cada vez mais rigorosas, os evaporadores MVR de múltiplos estágios tornaram-se uma ferramenta tecnológica fundamental para alcançar estratégias de produção sustentável e descarte zero de efluentes.
