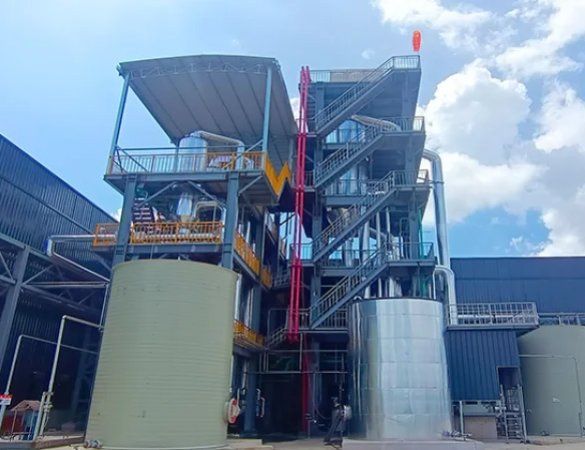

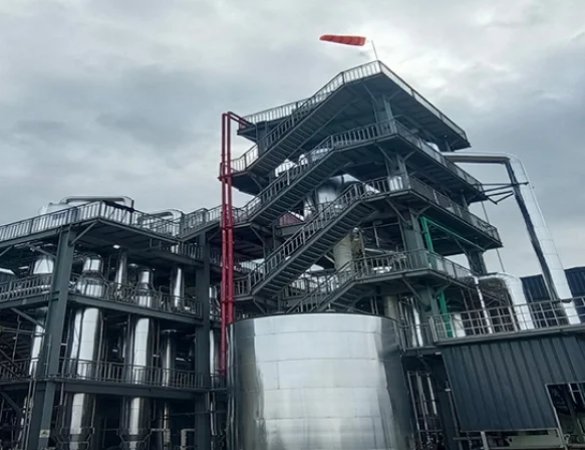

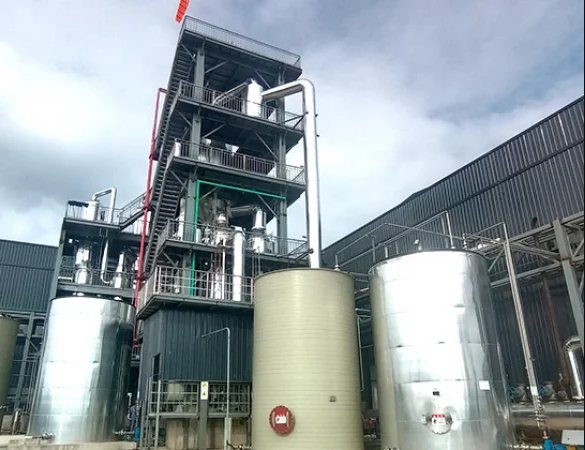

Evaporador MVR de cloreto de sódio

O evaporador MVR para cloreto de sódio é um dispositivo altamente eficiente e econômico em termos de energia, projetado especificamente para a concentração, cristalização e separação sólido-líquido de efluentes salinos (especialmente soluções de cloreto de sódio). Não se trata apenas de um simples evaporador, mas de um componente fundamental para alcançar o "descarte zero de líquidos" em efluentes industriais.

I. Processo e Projeto do Evaporador MVR para Cloreto de Sódio

O tratamento de soluções de cloreto de sódio difere fundamentalmente do tratamento de líquidos comuns, sendo os principais desafios a prevenção da incrustação e a circulação forçada.

1. Princípio: Ciclo Térmico de Energia MVR

Compressão de Vapor: O compressor aspira e comprime o vapor secundário gerado durante a evaporação, aumentando sua temperatura e pressão, retornando-o à câmara de aquecimento como vapor de alta temperatura.

Circuito Fechado de Energia: Este processo recupera o calor latente do vapor, garantindo que o sistema praticamente não consuma vapor fresco após a operação normal, utilizando apenas energia elétrica para acionar o compressor e a bomba de circulação.

2. Estrutura: Modo de Circulação Forçada (CF)

Como o cloreto de sódio cristaliza facilmente durante a concentração, os evaporadores de película descendente comuns são propensos a entupimento. Portanto, os evaporadores MVR para cloreto de sódio geralmente empregam um evaporador de circulação forçada como sua estrutura principal.

2.1 Circulação de Alta Velocidade: Uma bomba de circulação de alta vazão e alta pressão mantém o material em um estado de fluxo turbulento de alta velocidade de 1,5 a 3,5 m/s dentro dos tubos de aquecimento. Esse fluxo de alta velocidade lava efetivamente as paredes dos tubos, impedindo que os cristais de sal se depositem e formem incrustações na superfície de troca de calor.

2.2 Separação por Cristalização: Quando a solução é concentrada até a supersaturação, os cristais de sal precipitam. O equipamento geralmente é equipado com um cristalizador dedicado (como o tipo DTB ou OSLO), utilizando diferença de densidade ou um projeto de chicanas para permitir que os cristais se depositem e sejam descartados, enquanto o líquido límpido continua a circular e evaporar.

II. Características e vantagens do evaporador de cloreto de sódio (MVR)

1. Economia de energia extrema: Comparado aos evaporadores de múltiplos efeitos tradicionais, o consumo de energia é reduzido em 60% a 80%. O consumo de energia por tonelada de água evaporada é de apenas 1/3 a 1/5 do consumo dos processos tradicionais, sendo a eletricidade a principal fonte de energia consumida.

2. Antincrustante e fácil de limpar: O próprio design de circulação forçada possui função antincrustante. Além disso, o equipamento geralmente é equipado com um sistema CIP (limpeza no local), que pode limpar automaticamente o feixe de tubos de troca de calor periodicamente, garantindo uma operação estável a longo prazo.

3. Utilização de Recursos

3.1 Reutilização da Água de Produção: O condensado produzido é de alta qualidade e pode ser reutilizado diretamente na produção, promovendo a reciclagem de recursos hídricos.

3.2 Recuperação de Sal: Os cristais de cloreto de sódio precipitados, após centrifugação e secagem, podem ser vendidos como sal industrial ou reutilizados em processos produtivos (como na indústria cloro-álcali), transformando resíduos em recursos valiosos.

4. Alto Grau de Automação: Utilizando um sistema PLC/DCS para controle, o evaporador ajusta automaticamente a alimentação, a descarga, a frequência do compressor e o ciclo de limpeza, permitindo a operação autônoma.

III. Cenários Típicos de Aplicação

Os evaporadores MVR de cloreto de sódio são amplamente utilizados em indústrias que geram efluentes com alta concentração de sal:

1. Indústria Química: Tratamento da solução-mãe com alta concentração de sal gerada durante os processos de produção de cloro-álcalis, pesticidas, corantes e produtos intermediários.

2. Engenharia Ambiental: Tratamento de concentração de efluentes de galvanoplastia, tingimento, indústria química do carvão e lixiviados de aterros sanitários.

3. Indústrias Alimentícia e Farmacêutica: Embora os materiais nessas indústrias sejam geralmente relativamente puros, a água de lavagem salina ou licor-mãe gerado durante a produção também precisa ser concentrado e recuperado utilizando esse tipo de equipamento.

IV. Seleção e Manutenção de Reatores de Recuperação de Cloreto de Sódio (MVR)

1. Seleção de Materiais: A solução de cloreto de sódio é altamente corrosiva em altas temperaturas e concentrações. As peças em contato com os materiais são normalmente feitas de aço inoxidável 316L; se a concentração de íons cloreto ou a temperatura for extremamente alta, ligas de titânio ou Hastelloy devem ser usadas para evitar a corrosão.

2. Seleção do Compressor: Selecione com base na taxa de evaporação e na elevação do ponto de ebulição. Compressores do tipo Roots são normalmente escolhidos para pequenas vazões, enquanto compressores centrífugos são escolhidos para grandes vazões.

3. Pré-tratamento: A dureza, os sólidos suspensos e a DQO (Demanda Química de Oxigênio) do efluente devem ser rigorosamente controlados. Água excessivamente dura pode levar à formação de incrustações difíceis de remover, uma das principais causas de falhas em equipamentos.

O evaporador MVR de cloreto de sódio utiliza a tecnologia de "recompressão mecânica de vapor" para transformar o processo de evaporação, que consome muita energia, em um processo de reciclagem altamente eficiente, principalmente elétrico. Ele não só resolve o problema do descarte de efluentes industriais com alta salinidade, como também gera benefícios econômicos e ambientais significativos para as empresas, por meio da recuperação de recursos hídricos e sal.
