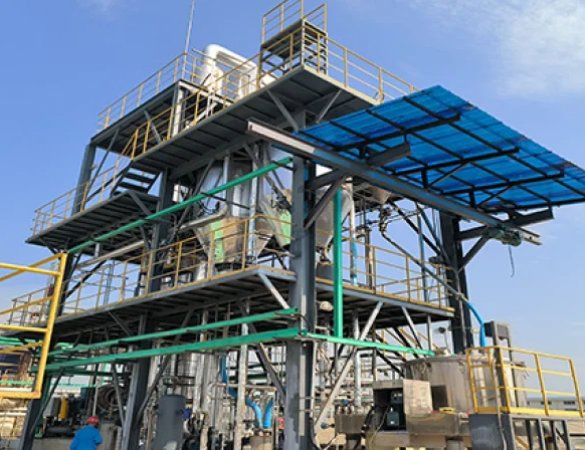

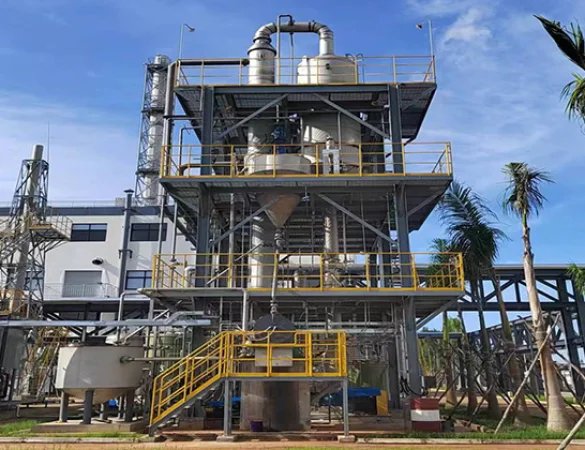

Evaporador MVR de baixa temperatura

I. Princípio de Funcionamento

O princípio fundamental de um evaporador MVR (Recompressão Mecânica de Vapor) de baixa temperatura baseia-se na combinação de um ciclo de bomba de calor e evaporação por pressão negativa, permitindo a utilização de energia em circuito fechado.

1. Evaporação a Baixa Temperatura: Um ambiente de pressão negativa é criado dentro do evaporador por meio de um sistema de vácuo, reduzindo significativamente o ponto de ebulição do líquido (tipicamente entre 40 °C e 80 °C), permitindo assim a evaporação de materiais a baixas temperaturas e protegendo eficazmente substâncias sensíveis ao calor.

2. Recompressão de Vapor: O vapor secundário gerado durante a evaporação é aspirado para o compressor de vapor e comprimido mecanicamente, aumentando sua pressão, temperatura e entalpia.

3. Circulação de Calor: O vapor aquecido e pressurizado a alta temperatura é introduzido na câmara de aquecimento do evaporador, liberando calor como fonte de calor e condensando-se em água, enquanto simultaneamente provoca a evaporação contínua do material. Este processo permite a recuperação e utilização eficientes do calor latente do vapor secundário. 4. Operação do Sistema: Exceto por uma pequena quantidade de pré-aquecimento externo necessário durante a fase de inicialização, o sistema praticamente não requer reposição de vapor fresco após a operação normal, consumindo apenas energia elétrica para acionar o compressor, formando um sistema de ciclo termodinâmico de circuito fechado altamente eficiente e econômico em termos energéticos. II. Composição Estrutural Um evaporador MVR de baixa temperatura é um projeto complexo de engenharia de sistemas, composto principalmente pelos seguintes componentes principais:

1. Corpo do Evaporador: Dependendo das características do material, diferentes formatos podem ser selecionados, como evaporadores de filme descendente, de circulação forçada ou de filme ascendente. Internamente, contém feixes de tubos de aquecimento (ou trocadores de calor de placas) e um separador, sendo a área central para a evaporação do material e a separação vapor-líquido.

2. Compressor de Vapor: O "coração" do sistema, responsável por aumentar o nível de energia do vapor secundário. Dependendo das condições de operação, pode-se selecionar um compressor centrífugo (adequado para altas vazões e baixas taxas de compressão) ou um compressor Roots (adequado para baixas vazões e altas taxas de compressão).

3. Pré-aquecedor: Geralmente um trocador de calor de placas ou de casco e tubos, utiliza o condensado de alta temperatura ou o calor residual do vapor gerado pelo sistema para pré-aquecer o material de alimentação, reduzindo assim a carga térmica no evaporador e melhorando a eficiência energética geral.

4. Separador: Utilizado para obter uma separação eficiente gás-líquido, normalmente empregando decantação por gravidade, placas defletoras ou separação centrífuga para garantir a pureza do vapor que entra no compressor e evitar que gotículas de líquido danifiquem o equipamento.

5. Sistema de Controle Automático: Composto por um CLP (Controlador Lógico Programável) ou SDCD (Sistema de Controle Distribuído), integrando sensores de temperatura, pressão, nível de líquido, vazão, etc., para realizar o ajuste automático, o intertravamento de segurança e o monitoramento remoto de todo o processo, incluindo alimentação, circulação, compressão e descarga.

III. Características Comparados aos evaporadores multiefeitos tradicionais, os evaporadores MVR de baixa temperatura apresentam as seguintes características significativas:

1. Alta Eficiência e Economia de Energia: Utilizando apenas energia elétrica para acionar o compressor, não há consumo de vapor fresco, exceto na inicialização. O consumo de energia por tonelada de água tratada é de apenas 20% a 30% do consumo dos processos tradicionais, resultando em significativa economia de energia.

2. Proteção contra Baixas Temperaturas: Operando em uma faixa de baixa temperatura de 40°C a 80°C, previne eficazmente a desnaturação e a decomposição de materiais sensíveis ao calor (como produtos farmacêuticos, alimentos e agentes biológicos), garantindo a qualidade e a atividade do produto.

3. Sustentável e Ecologicamente Correto: Não há descarga direta de vapor residual e o condensado pode ser reciclado, atendendo aos requisitos ambientais de produção limpa e "descarte zero de líquidos", reduzindo a poluição ambiental.

4. Baixos Custos Operacionais: O consumo de energia significativamente reduzido e o alto nível de automação minimizam a intervenção manual e os custos de manutenção, resultando em eficiência econômica superior a longo prazo.

5. Alta Automação: Utilizando um sistema de controle inteligente, permite operação contínua e estável 24 horas por dia sem supervisão, além de apresentar recursos de autodiagnóstico e manutenção remota.

IV. Aplicações Os evaporadores MVR de baixa temperatura, com suas vantagens exclusivas, são amplamente utilizados nos seguintes setores:

1. Indústria Farmacêutica: Utilizados para a concentração em baixa temperatura de líquidos termossensíveis, como antibióticos, vitaminas, aminoácidos e extratos da medicina tradicional chinesa, garantindo a preservação dos princípios ativos.

2. Indústria de Alimentos e Bebidas: Adequados para a concentração de leite, suco de frutas, extratos de levedura e outros produtos alimentícios, maximizando a preservação do sabor, da cor e dos componentes nutricionais.

3. Indústria Química: Utilizados para a concentração e cristalização de intermediários químicos, ácidos orgânicos e soluções salinas, bem como para a recuperação de solventes.

4. Proteção Ambiental e Tratamento de Água: Equipamento essencial para o tratamento de águas residuais com alta salinidade e para alcançar o "descarte zero de líquidos", amplamente utilizado no tratamento de efluentes em indústrias como galvanoplastia, impressão e tingimento, pesticidas e produtos químicos derivados do carvão.

5. Indústria de Novas Energias: Utilizado na concentração de soluções precursoras de materiais catódicos durante a fabricação de baterias de lítio e no tratamento de soluções durante a reciclagem de baterias de lítio usadas.

6. Outros Setores: Também aplicado em diversos setores industriais, como dessalinização de água do mar, refino de açúcar, tratamento de licor negro na fabricação de papel e tratamento de efluentes de decapagem metalúrgica.
