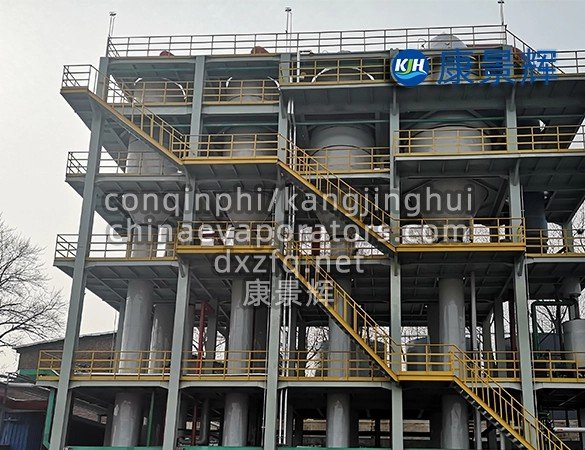

Evaporador de efeito quádruplo de película descendente

1. Princípio e Processo de Funcionamento Essenciais

O princípio fundamental reside na formação e evaporação de uma película líquida dentro de cada tubo de aquecimento de cada efeito, e na utilização gradual do vapor secundário.

Distribuição e evaporação da película: O líquido pré-tratado é distribuído uniformemente no topo do feixe de tubos de aquecimento de primeiro efeito por meio de um distribuidor de precisão. Sob a ação da gravidade, forma uma película líquida uniforme que flui para baixo ao longo da parede interna dos tubos. Vapor vivo é introduzido externamente aos tubos para aquecimento, e a película líquida absorve calor e evapora instantaneamente, gerando vapor secundário.

Conexão em série para energia térmica de múltiplos efeitos:

• O vapor secundário gerado no primeiro efeito serve como fonte de calor para o segundo efeito.

• O vapor secundário gerado no segundo efeito serve como fonte de calor para o terceiro efeito.

• O vapor secundário gerado no terceiro efeito serve como fonte de calor para o quarto efeito.

Alimentação em Contracorrente (Processo Comum): Para maximizar a utilização da energia térmica, um processo em contracorrente é tipicamente utilizado. A matéria-prima é primeiro pré-aquecida no quarto efeito, depois bombeada sequencialmente para o terceiro e segundo efeitos, concentrando-se finalmente no primeiro efeito. Desta forma, o material mais frio entra no último efeito com o vácuo mais elevado e a temperatura mais baixa, enquanto o material mais concentrado e mais quente está no primeiro efeito com a temperatura mais alta, resultando numa eficiência de troca de calor otimizada.

Sistema de Condensação e Vácuo: O vapor secundário inutilizável do quarto efeito entra no condensador do último efeito, onde é completamente condensado pela água de resfriamento. Todo o sistema é mantido por uma bomba de vácuo, especialmente no último efeito, onde o nível de vácuo é mais alto (tipicamente acima de -0,085 MPa) e o ponto de ebulição é mais baixo (até 50-60 °C).

2. Características e vantagens técnicas

Eficiência energética excepcional: Cálculos teóricos demonstram que a eficiência econômica da evaporação por quarto efeito pode atingir 0,3 kg de vapor/kg de água. Na prática, são necessárias aproximadamente 0,25 a 0,3 toneladas de vapor para evaporar 1 tonelada de água, resultando em economia de energia extremamente significativa e custos operacionais muito baixos.

Excelente adaptabilidade a materiais sensíveis ao calor: os materiais evaporam a baixas temperaturas em cada etapa, especialmente na etapa final, com tempos de residência da película descendente extremamente curtos (apenas dezenas de segundos). Isso evita perfeitamente a decomposição, desnaturação, polimerização ou carbonização de componentes sensíveis ao calor (como alimentos, produtos farmacêuticos e biológicos), maximizando a preservação da atividade, cor e sabor do produto.

Alta eficiência de transferência de calor: Película líquida fina, boa turbulência, sem aumento do ponto de ebulição causado pela pressão estática da coluna de líquido, grande diferença de temperatura efetiva de transferência de calor e alto coeficiente de transferência de calor.

Baixa perda de carga por pressão estática: Como não há nível de líquido dentro dos tubos, o aumento do ponto de ebulição causado pela pressão estática da coluna de líquido é efetivamente evitado, e a diferença de temperatura na transferência de calor é totalmente aproveitada.

Grande capacidade de processamento: O design paralelo de múltiplos efeitos permite lidar com demandas de evaporação muito elevadas.

3. Componentes-chave do sistema

Câmara de aquecimento: Quatro conjuntos de trocadores de calor verticais de casco e tubo, o núcleo da transferência de calor.

Distribuidor de Precisão: O "coração" do sistema, que garante a distribuição uniforme do filme em cada tubo e evita paredes secas. Os componentes incluem placas perfuradas, bicos e desviadores ciclônicos.

Câmara de separação: Permite a separação rápida de vapor e líquido, com um desembaçador integrado para capturar gotículas.

Grupo de pré-aquecimento: Utiliza o calor residual do condensado e do vapor secundário para pré-aquecer a alimentação em estágios, melhorando a eficiência térmica.

Sistema de vácuo de alto desempenho: Essencial para manter o ambiente de baixa temperatura do estágio final de efeitos, geralmente empregando uma combinação de "ramo atmosférico + condensador de mistura + bomba de vácuo de anel líquido".

Sistema de limpeza CIP online: Realiza regularmente limpeza ácida e alcalina para remover vestígios de incrustações e manter alta eficiência na transferência de calor.

Sistema de controle DCS/PLC: Proporciona controle preciso e coordenado de temperatura, pressão, vazão, nível de líquido e densidade, possibilitando a operação automatizada.

4. Áreas de Aplicação

Este equipamento foi especificamente projetado para materiais termossensíveis limpos ou com pouca incrustação e para cenários de evaporação em larga escala, sendo amplamente utilizado em:

Indústria alimentícia: concentração de leite, concentração de suco de frutas (suco de laranja, suco de maçã, suco de tomate), concentração de solução de açúcar, concentração de soro de leite.

Indústria farmacêutica e bioengenharia: Concentração em baixa temperatura de antibióticos, vitaminas, glicose, aminoácidos, extratos vegetais e caldos de fermentação.

Indústria química: Concentração de certos ácidos orgânicos e soluções de sais inorgânicos puros.

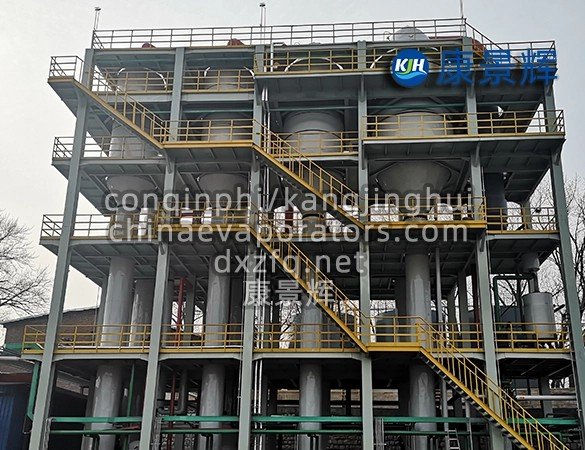

Indústria de proteção ambiental: Tratamento de redução de volume do concentrado proveniente de sistemas de osmose reversa (OR) em larga escala.

Dessalinização da água do mar: como unidade de pré-concentração.

5. Limitações e Considerações de Seleção

Restrições de materiais aplicáveis: Absolutamente inadequado para materiais propensos à formação de incrustações, cristalização ou que contenham uma grande quantidade de sólidos em suspensão. O acúmulo de incrustações nas paredes do tubo interromperá rapidamente a distribuição da película líquida, levando a uma queda acentuada na eficiência da transferência de calor e até mesmo ao bloqueio.

Custos de investimento mais elevados: O evaporador de quatro efeitos, o complexo sistema de distribuição de película e o sistema de controlo resultam num investimento inicial mais elevado do que os evaporadores de baixa eficiência.

Alta Complexidade de Controle: Os quatro efeitos estão conectados em série, com condições de operação interconectadas, exigindo altíssima estabilidade e precisão do sistema de controle automático.

Requisitos rigorosos para o sistema de distribuição de materiais: A distribuição irregular do filme pode causar incrustações nas paredes secas de alguns tubos e alagamentos em outros, afetando gravemente a operação.

O evaporador de filme descendente de quatro efeitos é uma das soluções mais eficientes em termos de energia para o processamento de materiais altamente sensíveis ao calor com grandes volumes de evaporação. Sua eficiência energética superior e condições de evaporação brandas resultam em custos operacionais extremamente baixos e altíssima qualidade do produto, mas o alto investimento e os requisitos rigorosos para os materiais significam que sua aplicação bem-sucedida depende de uma análise criteriosa das propriedades dos materiais e de um projeto de processo preciso.
