Evaporador de duplo efeito quádruplo

1. Conceitos Essenciais e Filosofia de Design

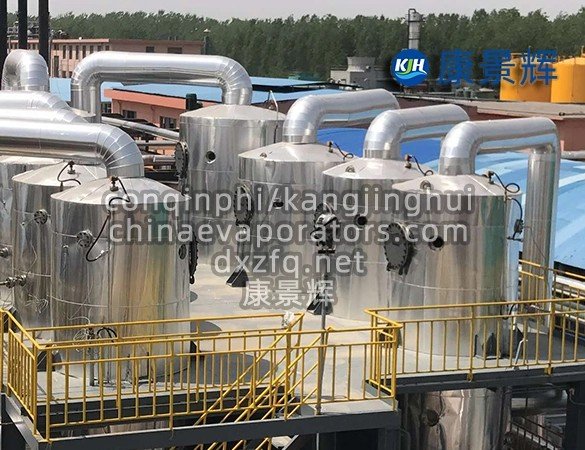

O evaporador de duplo efeito quádruplo consiste em dois sistemas independentes de evaporação de efeito quádruplo conectados em paralelo ou em série. Eles compartilham algumas utilidades comuns (como pré-tratamento da alimentação, sistema de vácuo e sistema de controle) e são frequentemente aprimorados com o uso de bombas de compressão térmica (TVR) ou tecnologia de recompressão mecânica de vapor (MVR). Sua filosofia de projeto é levar a eficiência econômica do vapor ao seu limite teórico por meio de operação em larga escala e integração energética, com base no evaporador de efeito quádruplo tradicional. Ele pode tipicamente atingir o efeito de evaporar mais de 6,5 toneladas de água a partir de 1 tonelada de vapor vivo, superando em muito o evaporador de efeito quádruplo comum (aproximadamente 4,2 toneladas de água/tonelada de vapor).

2. Fluxo do Processo e Modo de Configuração

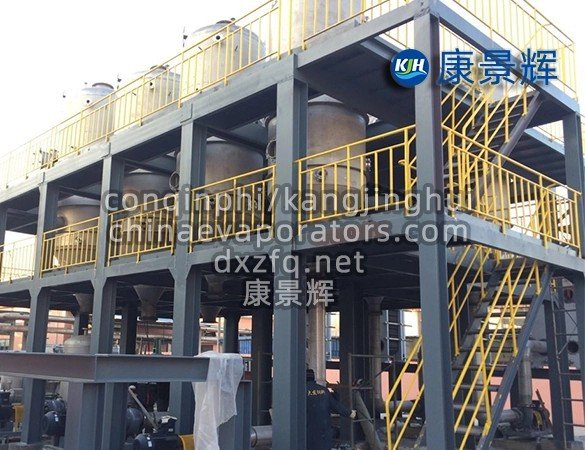

Efeito Quádruplo Duplo Paralelo (Modo Principal):

Processo: O líquido de alimentação pré-tratado é alimentado em paralelo em duas sequências independentes de evaporação de quádruplo efeito (Sistema A e Sistema B) através de um sistema de distribuição. Os dois sistemas são completamente idênticos em parâmetros operacionais (temperatura, pressão, concentração).

Fonte de calor: O vapor vivo é bombeado através de uma ou mais bombas de compressão térmica (TVR) para extrair uma porção do vapor secundário gerado pelos sistemas A e B, respectivamente. Após pressurização e aquecimento, esse vapor serve como fonte de calor para o primeiro efeito. Isso reduz significativamente o consumo total de vapor fresco.

Vantagens: O sistema é simétrico, o processo é claro, o controle é relativamente simples e é fácil de ampliar. Possui grande capacidade e é adequado para o processamento de materiais únicos, estáveis e com alta vazão, como a evaporação de álcalis em grandes fábricas de alumina e a dessalinização de água do mar em larga escala.

Efeito quádruplo duplo do tipo série (processamento em estágio):

• Processo: O material entra no primeiro sistema de quádruplo efeito para concentração preliminar. O concentrado resultante é então utilizado como alimentação para o segundo sistema de quádruplo efeito para concentração final e cristalização.

• Características: Os parâmetros operacionais dos dois sistemas podem ser configurados independentemente para se adaptarem às diferentes características do material em diferentes estágios de concentração (como aumento do ponto de ebulição, viscosidade e tendência à formação de incrustações). O segundo sistema pode ser otimizado especificamente para materiais com alta concentração e alto aumento do ponto de ebulição.

• Vantagens: Adequado para condições operacionais complexas com grandes variações na concentração de materiais e diferenças significativas nas propriedades físicas entre os estágios iniciais e finais, permitindo a utilização de energia em cascata e um controle de processo refinado.

3. Principais vantagens

Eficiência energética extrema: A combinação de evaporadores duplos de quádruplo efeito e a tecnologia TVR/MVR representa o ápice das tecnologias atuais de economia de energia em evaporação, resultando em um consumo de vapor extremamente baixo por unidade e uma eficiência econômica incomparável em modelos de grande escala.

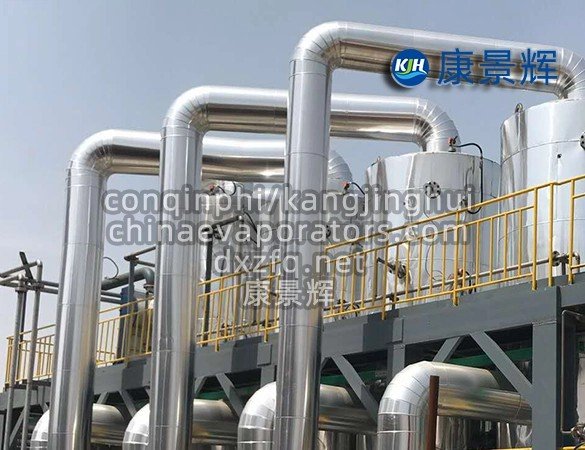

Grande capacidade de processamento: Um único sistema pode atingir uma capacidade de evaporação superior a 100 toneladas por hora, atendendo às demandas de produção em larga escala das modernas indústrias químicas, metalúrgicas e de dessalinização de água do mar.

Área ocupada relativamente otimizada: Embora o equipamento seja grande, graças às instalações compartilhadas e ao design compacto, a área ocupada por unidade de capacidade de evaporação é menor do que a necessária para construir duas unidades independentes de quádruplo efeito.

Flexibilidade operacional: Durante a operação com carga parcial, o estado operacional de um sistema pode ser ajustado de acordo com a demanda de produção (por exemplo, redução ou suspensão da carga), enquanto o outro mantém a operação em ritmo acelerado, melhorando a flexibilidade geral do planejamento da produção da planta.

4. Áreas de Aplicação

Este sistema envolve investimentos vultosos e tecnologia complexa, sendo adequado apenas para cenários específicos:

Usinas de alumina em larga escala: atendendo à enorme demanda por evaporação da solução-mãe das sementes.

Projetos gigantes de dessalinização da água do mar: servindo como estágio de pré-concentração para salmoura de alta concentração.

Parques industriais químicos de escala ultragrande: A unidade central de evaporação para tratamento centralizado de águas residuais com alta salinidade dentro do parque, atingindo o objetivo de descarga zero (ZLD).

Indústria de papel: Concentração em larga escala de licor negro.

5. Desafios e Considerações

Investimento inicial elevado: O grande número de equipamentos, as elevadas necessidades de materiais e os sistemas de controlo complexos resultam num investimento muito elevado em ativos fixos.

Controle de Sistemas Altamente Complexos: O forte acoplamento entre os dois sistemas significa que flutuações em qualquer ponto afetarão um ao outro, impondo exigências extremamente elevadas à confiabilidade, precisão e capacidade de resistência a interferências do sistema de controle automático.

Procedimentos complexos de inicialização e desligamento: São necessários procedimentos de inicialização e desligamento estritamente sequenciais, o que resulta em longos tempos de processamento.

Requisitos de projeto rigorosos: São necessários cálculos de processo e projetos de integração de sistemas extremamente precisos; qualquer desvio no projeto pode levar a um desempenho geral abaixo do padrão.
